Projekt: Kalibrační stůl
Práce pro zákazníka v potravinářství
Projekt spočíval v zadání parametrů kalibrovacího stolu.
Návrh mechanizmu pro kalibrovací válec, který je poháněný z centrální převodovky.
Rychlost posuvu pásu a otáčky kalibračního válce jsou navrženy tak, že obvodová rychlost a rychlost posuvu pásu je shodná.

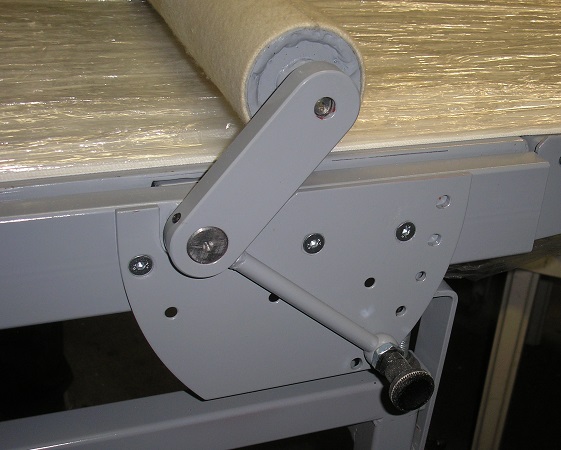

Návrh spočíval ve výpočtu rychlosti převodovky, výkonu motoru, návrhu převodu včetně mechanismu přenosu otáček kalibračního válce při změně vzdálenosti válce od pásu.
Výstupem byla kompletní výkresová dokumentace, elektroschéma a zástavbové rozměry pro návod k obsluze.
Výroba probíhala ve vlastních prostorách včetně výroby plastových ozubených kol.
Lakováno externě.
(Nemůžeme poskytnout foto celého zařízení, svolení zadavatele je pouze na foto detailů).
